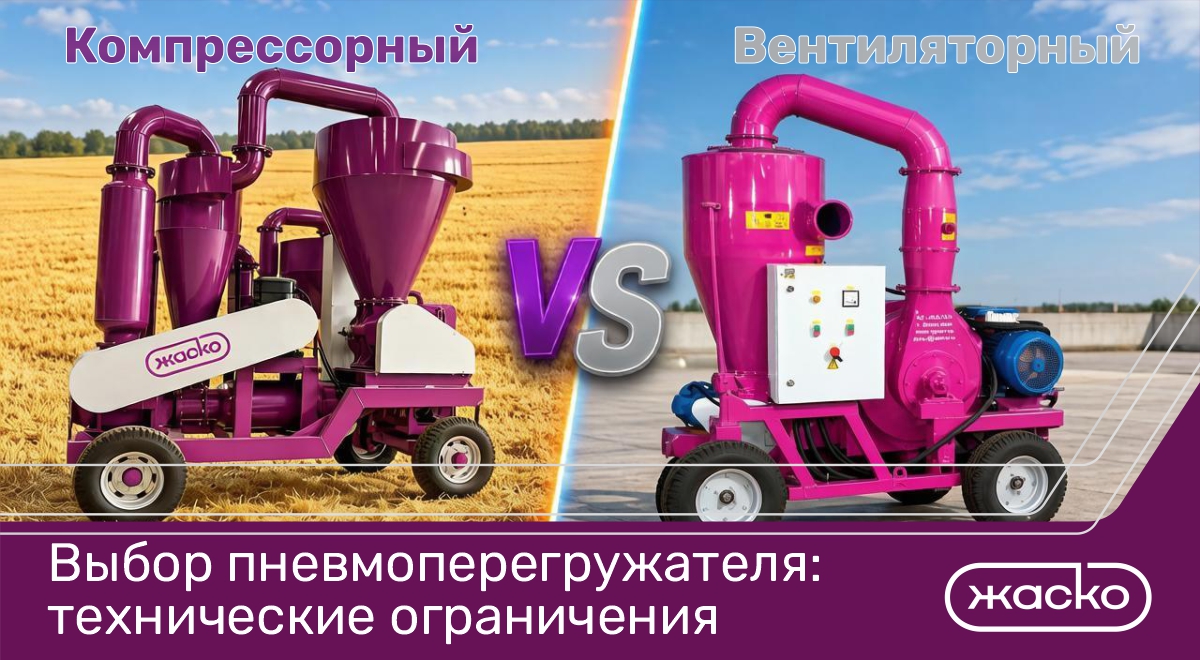

Вентиляторные и компрессорные пневмоперегружатели: отличия, технические ограничения и критерии выбора

Пневмоперегружатели классифицируются по типу генератора воздушного потока на вентиляторные и компрессорные. Выбор между ними определяется аэродинамическим сопротивлением трассы, требуемой производительностью и физико-механическими свойствами транспортируемого материала.

Физические принципы работы: объем и давление

Задача пневмотранспорта - создать воздушный поток, способный удержать частицы материала во взвешенном состоянии и преодолеть сопротивление трассы. Существуют два инженерных подхода к решению этой задачи:

1. Вентиляторный тип создает большой объем воздушного потока при относительно низком давлении (напоре). Рабочее давление обычно не превышает 15-25 кПа. Перемещение материала осуществляется за счет высокой кинетической энергии воздушного потока.

2. Компрессорный тип создает меньший объем воздуха, но высокое давление - от 40 до 100+ кПа. Перемещение материала происходит за счет перепада давления.

Ключевое понятие при проектировании системы - аэродинамическое сопротивление трассы. Оно складывается из трех составляющих:

· Потери на трение - пропорциональны общей длине трубопровода.
· Местные сопротивления - каждый отвод, сужение или поворот создают дополнительный перепад давления.
· Потери на подъем - каждый метр вертикального участка требует значительной энергии для преодоления силы тяжести.

Вентиляторный нагнетатель компенсирует сопротивление за счет высокой скорости потока, а компрессорный - за счет запаса давления. Это определяет жесткие границы применимости каждого типа.

Вентиляторные пневмоперегружатели: характеристики и ограничения

Технические параметры:

· Рабочее давление: 15-25 кПа;
· Расход воздуха: высокий;
· Оптимальная длина трассы: до 30-40 м;
· Нагнетательный элемент: центробежный вентилятор.

Преимущества:

· Высокая эффективность на трассах малой протяженности;
· Низкий расход электроэнергии на коротких дистанциях;
· Минимальный нагрев транспортируемого продукта;
· Низкий уровень шума при работе.

Технические ограничения:

· Лимит по производительности. Напор вентилятора жестко ограничивает предельную пропускную способность низконапорного потока. Стандартный диапазон для серийных вентиляторных моделей - до 35-50 т/ч на пшенице при эталонных условиях (забор 5 м, выдача на высоту 3 м). Попытка превысить этот порог путем увеличения диаметра трубопровода при сохранении параметров нагнетателя приведет к падению скорости воздуха ниже критической и завалу трассы.
· Резкое падение производительности. При увеличении длины трассы свыше 40 метров производительность падает нелинейно. На дистанциях 80-100 метров она может составить лишь 40-45% от номинальной паспортной мощности.
· Критичность к вертикальным участкам. В аэросмеси каждый метр вертикального подъема эквивалентен 2-3 метрам горизонтальной трассы. Если высота подъема превышает 10-12 метров, производительность вентиляторной системы падает до критического минимума.
· Чувствительность к геометрии. Всего три поворота трассы на 90° снижают производительность так же сильно, как дополнительные 20-30 метров прямой трубы.

Компрессорные пневмоперегружатели: характеристики и возможности

Технические параметры:

· Рабочее давление: 40-100+ кПа;

· Расход воздуха: умеренный;
· Оптимальная длина трассы: до 50 до 150+ м;

Преимущества:

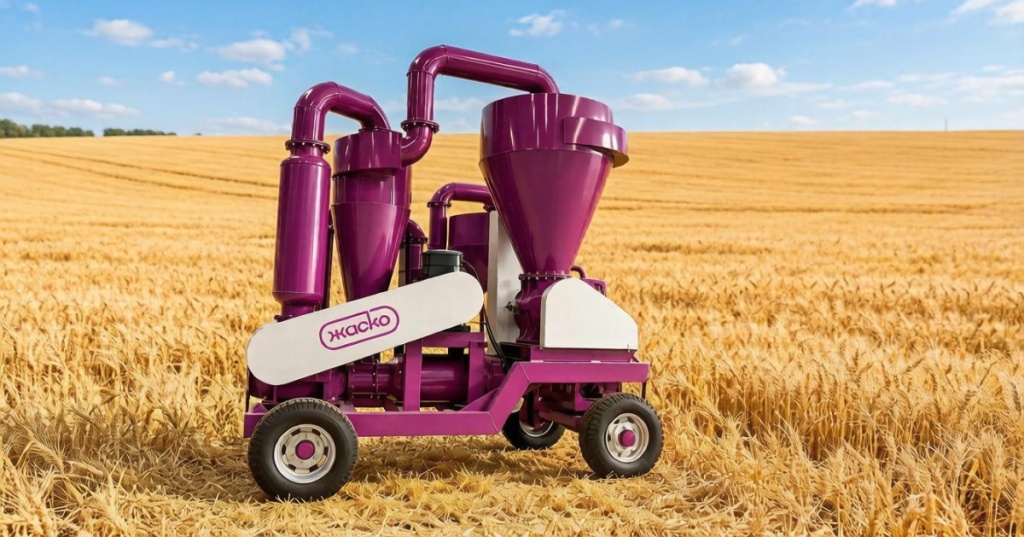

· Высокая и стабильная производительность. Высокое давление обеспечивает стабильный поток аэросмеси. Промышленные модели компании ЖАСКО, такие как ППК-60 (производительностью 60 т/ч) и ППК-110 (110 т/ч), обеспечивают показатели, которые физически недостижимы для систем вентиляторного типа.
· Работа с тяжелым сырьем. Высокая энергия воздушного потока позволяет легко транспортировать тяжелые культуры и материалы с высокой насыпной плотностью.
· Геометрическая гибкость. Система устойчива к изменениям конфигурации трассы. Вертикальные участки и многочисленные повороты преодолеваются без критических потерь мощности.

Ограничения:

· Более высокий уровень шума и вибрации;
· Более высокая стоимость оборудования из-за сложности конструкции нагнетателя.

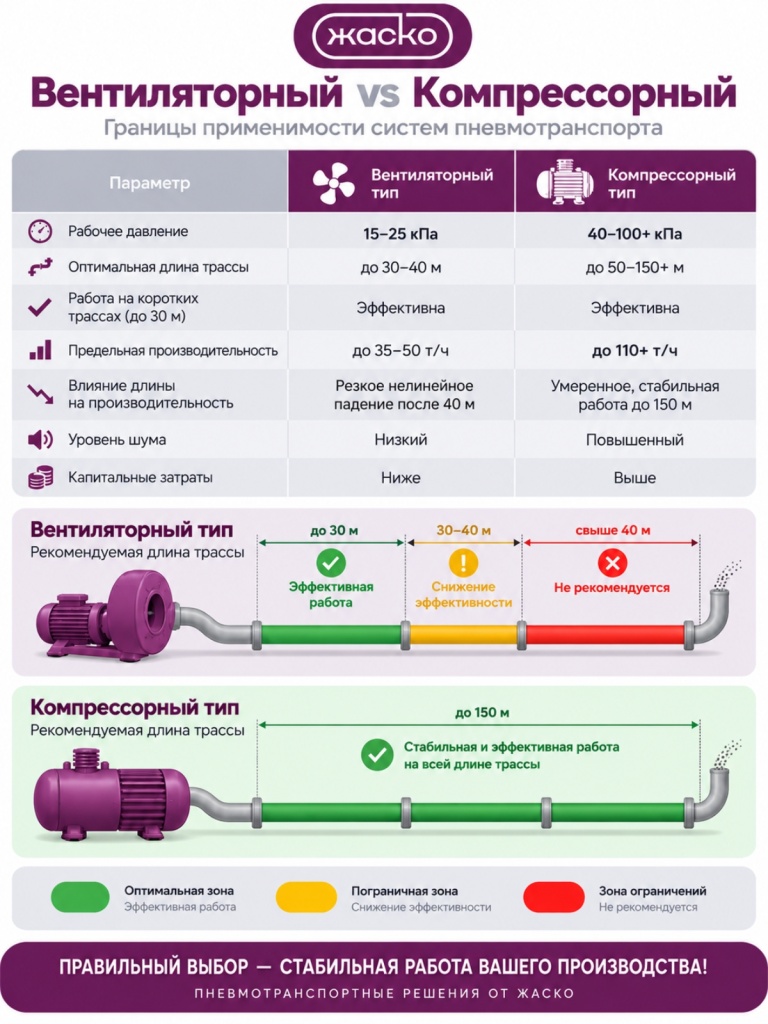

Сравнительный анализ характеристик

Алгоритм выбора: чек-лист для инженера

Выбор вентиляторного типа экономически и технически оправдан, если:

· Общая длина трассы не превышает 30-40 метров;
· Отсутствуют сложные вертикальные подъемы (высота по вертикали до 10 метров);
· Требуемая производительность лежит в пределах до 35–50 т/ч;
· Существуют жесткие ограничения по выделенной электроэнергии и уровню шума на объекте.

Выбор компрессорного типа обязателен, если:

· Длина трассы составляет свыше 40-50 метров;
· На трассе присутствуют вертикальные участки высотой более 10 метров;
· Требуемая производительность комплекса составляет свыше 50 т/ч;
· Предстоит транспортировка тяжелых, влажных или сильно пылящих материалов, включая кукурузу (высокая скорость витания - 12,5-14,0 м/с) или соевый шрот;
· Трасса имеет сложную траекторию с множеством колен и отводов.

Заключение

Выбор типа нагнетателя - это всегда результат строгого аэродинамического расчета. Вентиляторный пневмоперегружатель идеален там, где сопротивление трассы минимально, а бюджет на закупку оборудования ограничен.

Однако для масштабных задач с производительностью свыше 50 т/ч, а также для длинных или высотных трасс компрессорный тип становится единственным технически возможным решением.
