Ситуация, знакомая инженеру элеватора: в паспорте пневмоперегружателя заявлено 50 тонн в час, а по факту выдает едва ли 30. Начинаются поиски неисправности и звонки поставщику.
На самом деле оборудование, скорее всего, исправно. Просто производительность пневмоперегружателя зерна - это не статичная цифра, а динамический параметр, который зависит от длины трассы, типа культуры и организации забора. Разберем, где именно теряются тонны. Этот материал основан на инженерной практике АО «ЖАСКО», которая более 30 лет производит пневмоперегружатели для агропромышленного комплекса.
Фактор 1. Длина трассы и геометрия: как сопротивление съедает тонны
Производительность всасывающе-нагнетательного пневмоперегружателя снижается с ростом дистанции. Причина фундаментальна: аэродинамическое сопротивление растет с каждым метром трубы, а мощность нагнетателя конечна.
Горизонтальное перемещение:
· На дистанции 30-40 метров суммарное падение достигает 20-30%;
· На предельных дистанциях 80-100 метров производительность составляет лишь 40-45% от максимальной.
Вертикальный подъем:
Гравитация берет двойную плату. Потеря производительности будет 4,5% на каждые 3 метра высоты - это примерно 15% на 10 вертикальных метров.
Повороты:
Каждое стандартное колено на 90° добавляет сопротивление, эквивалентное 5-10 метрам прямой трубы. Три поворота могут снизить производительность так же, как 20-30 дополнительных метров трассы.
Важно понимать: паспортные данные вентиляторных пневмоперегружателей ЖАСКО (серия ПП) приводятся для начальных условий - забор из вороха при длине заборного рукава 5 метров и выдаче на высоту 3 метра. Отклонение от этих условий в бо́льшую сторону отражается на производительности.
Колено 120°: инженерный компромисс
Колено 120° (угол поворота потока 60°) - более плавная альтернатива стандартному отводу 90°. Его коэффициент местного сопротивления составляет 60-70% от КМС колена 90°, а эквивалентная длина - 3-7 метров против 5-10 метров. Итог: выигрыш 1,5-3% производительности на каждый оптимизированный поворот.
Бонус: плавные повороты снижают ударные нагрузки на зерно и продлевают жизнь колену. Инженеры ЖАСКО при проектировании трасс всегда стараются использовать такие отводы.
Пример расчета эквивалентной длины
Эквивалентная длина: 30 м + (2 × 7,5 м) + (4 м × 2) = 53 метра.
Ожидаемое падение производительности от номинала - 35-40%. Именно эту цифру следует закладывать в план перевалки.
Фактор 2. Тип культуры: почему паспорт не всегда совпадает с реальностью

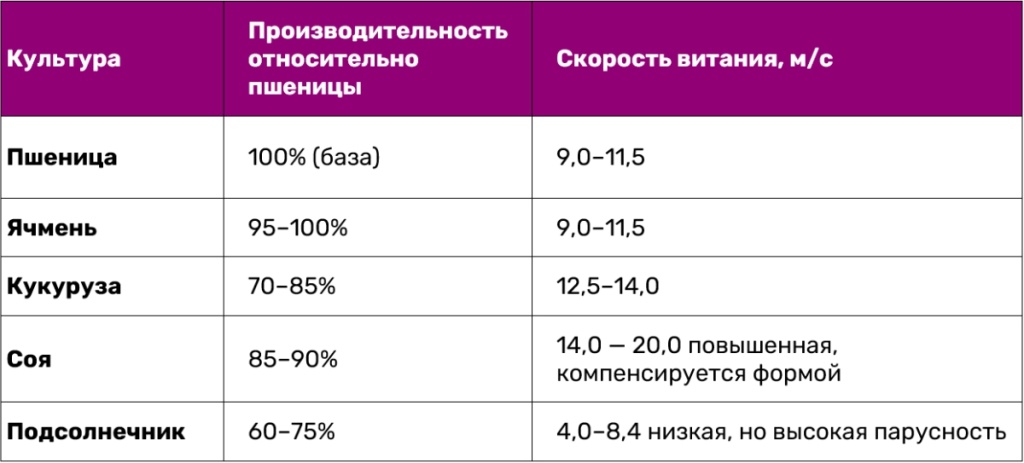

Паспортная производительность - это почти всегда цифра для пшеницы нормальной влажности. Но поведение разных культур в воздушном потоке различается кардинально.
Ключевой параметр - скорость витания: минимальная скорость воздуха, при которой частица удерживается во взвешенном состоянии. Чем она выше, тем меньше зерна можно «подмешать» к воздуху без риска забивания трубы.
Кукуруза. Скорость витания выше - 12,5-14,0 м/с. Требуется более мощный поток, что при той же мощности нагнетателя снижает массовый расход до 70-85% от пшеницы.
Подсолнечник. Скорость витания низкая (4,0-8,4 м/с), но высокая парусность делает поток нестабильным. Система вынуждена работать на обедненной смеси - итог 60-75%.
На практике, например, вентиляторный пневмоперегружатель ЖАСКО ПП-25 на пшенице выдаёт паспортные 25 т/ч, на ячмене может дать до 27-28 т/ч, а на кукурузе его производительность снижается до 18-20 т/ч.
Критические поправочные факторы:
· Засоренность легкими примесями создает «воздушные пробки» в сопле.
Способ забора продукта определяет, сколько его попадет в поток.
Забор из вороха. Оператор вручную перемещает заборный рукав по насыпи. Производительность сильно зависит от квалификации: заглубленное сопло перекрывает доступ воздуха, «гуляющее» по поверхности - гоняет воздух вхолостую. Результат: 80-90% от паспорта. Модели ЖАСКО оснащены заборными устройствами с регулируемым забором воздуха, что позволяет точнее настраивать концентрацию смеси и компенсировать человеческий фактор.
Забор из вагона или трюма. Длинный извилистый рукав через люк добавляет сопротивление, а риск «зависания» продукта вынуждает работать медленнее. Падение - 5-10% относительно открытого вороха.
Забор из бункера. Стабильная концентрация смеси и минимальное сопротивление позволяют приблизиться к 100% паспортной производительности.

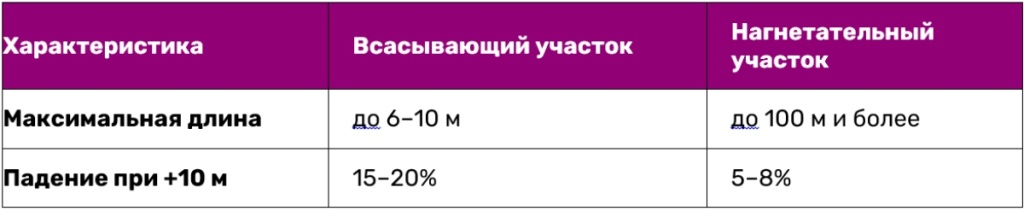

Всасывание против нагнетания: где теряется мощность
С точки зрения физики, увеличение длины заборного (всасывающего) участка бьет по производительности в 1,5-2 раза сильнее, чем такое же удлинение нагнетательного. 1 метр всасывающего рукава эквивалентен 1,5-2 метрам нагнетательной трубы.
Почему всасывание уязвимо:
· Зерно нужно разогнать с нуля до скорости витания (10-15 м/с);
· Любая негерметичность подсасывает лишний воздух, разбавляя смесь.
Почему нагнетание стабильно:
· Зерно попадает в магистраль уже движущимся;
· Негерметичность не критична: воздух просто выходит наружу, не разбавляя поток.
Инженерные правила:
· Всасывающую трассу делайте короткой и прямой, используйте жесткие трубы;
· Повороты выносите на нагнетание - там они менее критичны.
Именно такой подход закладывают инженеры АО «ЖАСКО» при проектировании схем размещения оборудования: минимизация всасывающей линии и перенос всех длинных участков на нагнетание.
Резюме
Производительность пневмоперегружателя зерна - это функция от геометрии трассы, свойств продукта и организации потока. Прежде чем оценивать, справится ли машина с задачей, посчитайте эквивалентную длину с учетом поворотов и подъемов. Уточните, на какой культуре указана паспортная производительность. И помните: всасывание - самый капризный этап, который нужно «отвоевывать» у системы, тогда как нагнетание прощает больше ошибок.
