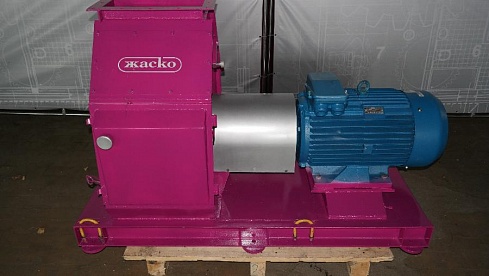

Дробилка молотковая МД

Характеристики

Модель	МД-30	МД-37	МД-45	МД-55	МД-75	МД-90	МД-110
Производительность, т/ч (на пшенице с решетом диаметром отверстий 5 мм)	до 4	до 4	до 5	до 7	до 9	до 10	до 12
Площадь сита, м²	0,34	0,34	0,49	0,49	1,54	1,54	1,54
Число молотков, шт	40	40	64	64	120	120	120
Частота вращения ротора, об/мин.	3000	3000	3000	3000	1500	1500	1500
Мощность электропривода, кВт	30	37	45	55	75	90	110
Аспирация бункера, м³/мин.	22	22	35	35	80	80	80
Габаритные размеры, мм	1390х840х1050	1390х840х1050	1690х840х1050	1690х840х1050	2270х1430х1660	2270х1430х1660	2270х1430х1660
Масса, кг	720	750	830	830	2000	2100	2260

Описание

Предназначена для измельчения зерновых и бобовых (пшеница, ячмень, кукуруза, горох, соя и др.) и незерновых (шрот, жмых, травяная мука, ракушка, мел, кость и другие другие сухие кусковые материалы средней твердости) компонентов комбикорма.

Принцип работы:
Через загрузочный патрубок сырьё поступает в камеру молотковой дробилки, где путём многократного соударения молотков ротора об решето измельчается. Измельчённое сырьё проходит сквозь решето и выгружается через выгрузное отверстие.

Состав:
1. Станина. На станине закреплены все части дробилки. В нижней части к станине крепят выпускной патрубок. Для гашения вибрации станина дробилки устанавливается на виброопорах.
2. Корпус дробилки. Корпус дробилки выполнен цельносварным, имеющим форму короба шестигранного сечения с направляющими для сит, в верхней части корпуса расположен перекидной клапан. По бокам к корпусу примыкают крышки коробчатой формы с уплотнением из губчатой резины по всему периметру. В нижней части корпуса и в зоне каждой крышки сито образует обечайку вокруг ротора.
3. Ротор дробилки. Ротор дробилки выполнен в виде вала, опирающегося на два сферических роликоподшипника. Ротор включает в себя стальные диски, распорные втулки, рабочие оси, на которых установлены молотки.

На верхней части корпуса дробилки устанавливается питатель по заказу.

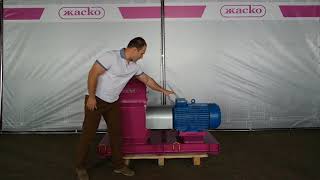

Видео
