Агрегат дробильный мясокостный АДМК-5М/55 и АДМК-5М/75

Предназначены для измельчения мясокостных и рыбных отходов: отходов убоя и переработки крупного и мелкого рогатого скота (в т.ч. голов и копыт), свиней, мякотных отходов (кишпакетов) и других подобных продуктов.

Основным рабочим органом АДМК является диск диметром 1200мм. В пазах диска крепятся ножи и решетки. Решетки могут передвигаться перпендикулярно горизонтальным осям режущего диска. Передвигая решетки можно изменять размер паза. Изменяя размер паза, можно регулировать гранулометрический состав измельченного корма.

Ножи и решетки имеют гребенчатую форму.
Измельчающий диск располагается в корпусе, который представляет собой трубу сваренную из листовой стали.

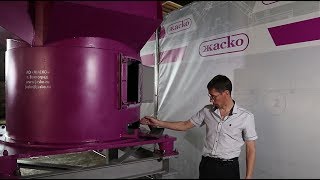

В нижней камере корпуса АДМК предусмотрено окно для контроля крепления ножей и лопаток к диску. Также окно служит для замены износившихся ножей и лопаток. Окно закрывается крышкой.
В корпусе дробилки над режущим диском расположено второе окно для просмотра и замены ножей. Окно во время работы АДМК закрывается крышкой.

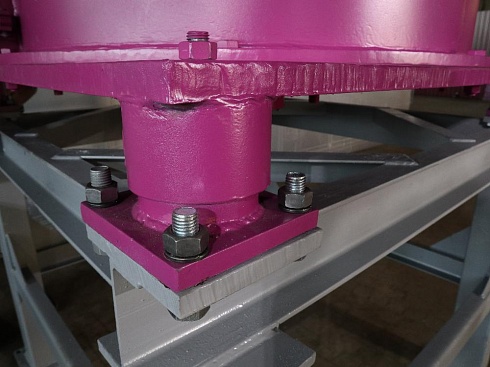

Корпус АДМК установлен на основании, к которому крепятся четыре амортизатора.

Стакан представляет собой полый стальной цилиндр. В стакане монтируются подшипники качения, в которых вращается вал измельчающего диска.

ПРИНЦИП РАБОТЫ:

Рабочим органом АДМК являются пары ножей, установленных на ножевой шайбе. Подача сырья осуществляется вручную через окно крышки. При вращении шайбы ножевой, ножи откалывают от костей мелкие части, которые затем проваливаются через пазы ножевой шайбы, на которых закреплены лопасти, выбрасывающие измельченную продукцию в приемный бункер.
