Предназначена для переработки отходов лесопереработки (горбыль, обрезь, опилки и т. д.) диаметром до 130 мм и влажностью не более 55%.

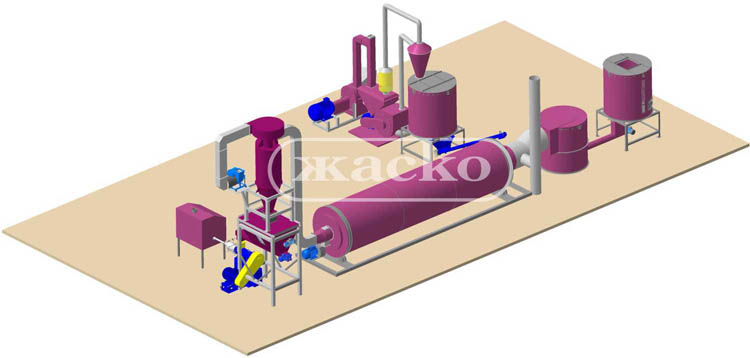

Состав линии:
1. Машина рубильная МР-1/30
2. Дробилка молотковая АДМ-1
3. Комплекс сушки опилок и стружки КС-500
4. Оперативный механизированный бункер - 2шт.
5. Шнековый транспортер
6. Бункер с питателем, 1.5 м3
7. Установка брикетирования отходов УБО-3
8. Обрезчик брикета автоматический
9. Комплект воздуховодов и продуктоводов
ПРИНЦИП РАБОТЫ:
Этап 1: Измельчение.
В начале технологической цепочки необходимо измельчить в щепу крупные древесные отходы. Для этого оператор линии вручную подаёт древесину в приёмный раструб рубильной машины. Измельчаемая древесина поступает в приёмное окно механизма подачи. Далее сырьё попадая между вращающимися и неподвижными ножами, разрубается в щепу. Измельченная древесина удаляется потоком воздуха через выгрузной кожух, герметично соединенный с приёмным отверстием молотковой дробилки.
Молотковая дробилка предназначена для дальнейшего измельчения щепы естественной влажности в мелкую, годную для брикетирования, фракцию. Щепа, поступившая из рубильной машины через регулируемую заслонку попадает в полость дробильного барабана. В дробильном барабане происходит измельчение сырья молотками дробилки. Опилки, пройдя через решето засасываются ротором вентилятора. Измельченный продукт транспортируется из молотковой дробилки в механизированный бункер, воздушным потоком нагнетаемым ротором вентилятора. На крышке механизированного бункера установлен циклон, в котором осаждаются транспортируемые опилки, равномерно загружая ёмкость.
Механизированный бункер предназначен для накопления и подачи мелкофракционных древесных отходов шнековым транспортером. Бункер оснащен ворошителем для предотвращения зависания сырья.
Сырьё из механизированного бункера перегружается шнековым транспортером в сушильный барабан.
Этап 2: Сушка.
Этап сушки начинается с установленного механизированного бункера в который загружается топливо для теплогенератора. В бункере установлен ворошитель для предотвращения зависания топлива. Из механизированного бункера топливо транспортёром подаётся в топку теплогенератора. Подача осуществляется по датчику уровня топлива в топке. Топливо сгорает в топке и образует топочные газы температурой около 1000 Со. Газы подаются в устройство смешения, которое установлено сразу после теплогенератора. В устройстве смешения газы смешиваются с воздухом до температуры необходимой для подачи в сушильный барабан (от 200 до 600 гр. С). Готовый сушильный агент (газы с воздухом) подаются в сушильный барабан.
Сырье шнековым транспортером подается в сушильный барабан, где подхватывается потоком сушильного агента. Барабан одноходовой, вращается на роликах. В барабане происходит сушка сырья. Высушенное сырье вместе с отработанным сушильным агентом, подхватывается потоком воздуха, транспортируется в циклон установленный над бункером питателем. В циклоне происходит отделение сухого сырья от сушильного агента. Сушильный агент выбрасывается за пределы помещения, а высушенное сырье через шлюзовой затвор подается в бункер питатель. В составе участка сушки предусмотрены две системы управления: первая управляет теплогенератором и дымососом; вторая управляет сушильным барабаном его транспортером и бункером.
Система управления теплогенератором и дымососом подразумевает под собой:
1) Автоматическое поддержание уровня топлива по датчику уровня топлива в топке;
2) Поддержание заданной температуры сушильного агента регулированием количества воздуха, подаваемого на горение;
3) Поддержание разрежения в топке регулированием тяги дымососа с помощью электрошибера;
4) контроль предельной температуры сушильного агента на выходе теплогенератора и остановка теплогенератора при её превышении.
Этап 3: Брикетирование.
В начале этапа брикетирования установлен бункер-питатель предназначенный для хранения и подачи сырья в установку брикетирования. Бункер оснащен шнековым питателем, ворошителем и крышкой. Ворошитель предназначен для предотвращения слеживания и зависания продукта в бункере. Для привода шнекового питателя в шкафу управления предусмотрен частотный регулятор для корректировки скорости подачи сырья в установку брикетирования. Для исключения переполнения бункера-питателя установлен датчик верхнего уровня. Датчик устанавливается при пусконаладочных работах в верхней части бункера-питателя, примерно на 1/3 его высоты. Также на шнековом питателе предусмотрен люк, для аварийного сброса продукта.
Сырьё равномерно подается в установку брикетирования предназначенную для переработки древесной массы (измельченные опилки) в высококачественные топливные брикеты шестигранной формы без связующих компонентов. Исходный продукт непрерывно поступает в приемную воронку. Далее продукт шнеком подается в полость головки пресса. В головке пресса происходит формирование непрерывного брикета шестигранной формы.
Непрерывный стержень, выходящий из установки брикетирования захватывается обрезчиком брикетов. Циркулярная пила обрезчика находится в синхронном движении с непрерывным брикетом и обрезает его в заданном порядке.
После остывания брикеты складируются на транспортные тележки с последующей упаковкой и отправкой потребителю
